GCK/GCS/MNS 抽出式开关柜

产品中心 > 低压开关柜系列 > GCK/GCS/MNS 抽出式开关柜

GCK/GCS/MNS 抽出式开关柜

概述

GCK/GCS/MNS抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz,额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

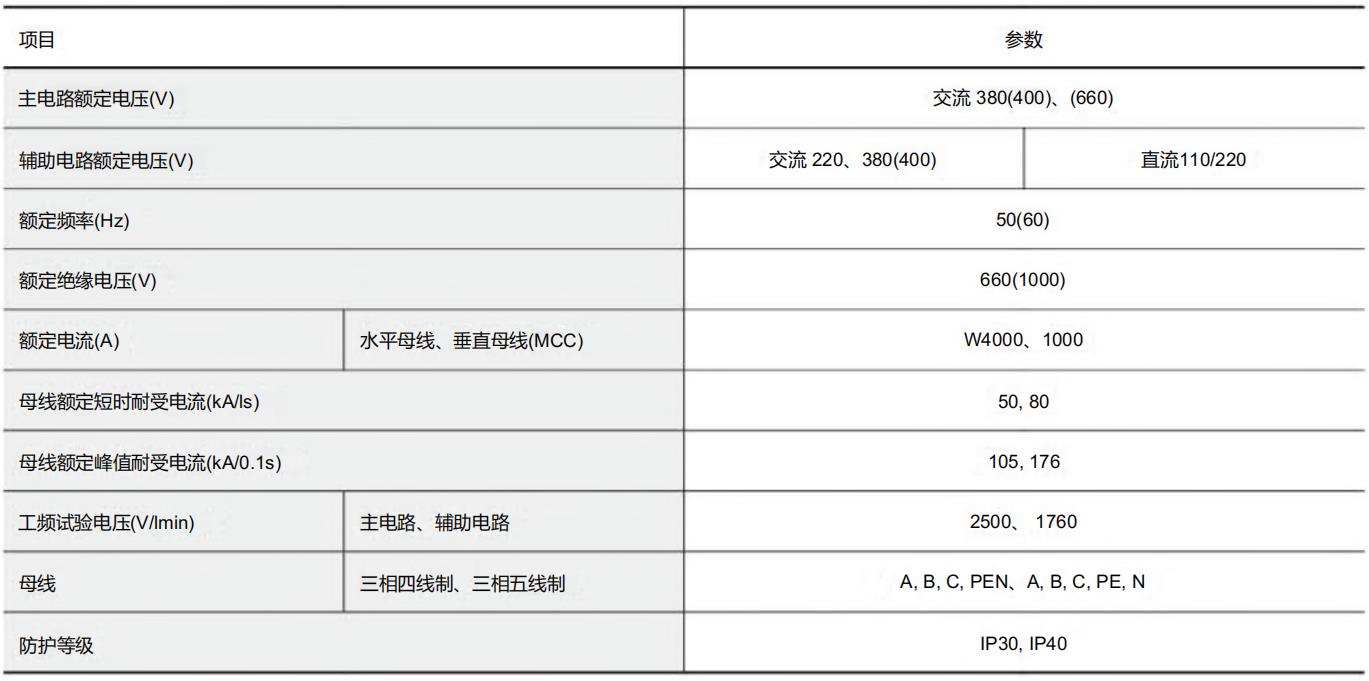

基本参数

主要结构

●主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔,内部安装灵活方便

●主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择

●装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立

●水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施;

●电缆隔室的设计使电缆上下进出均十分方便

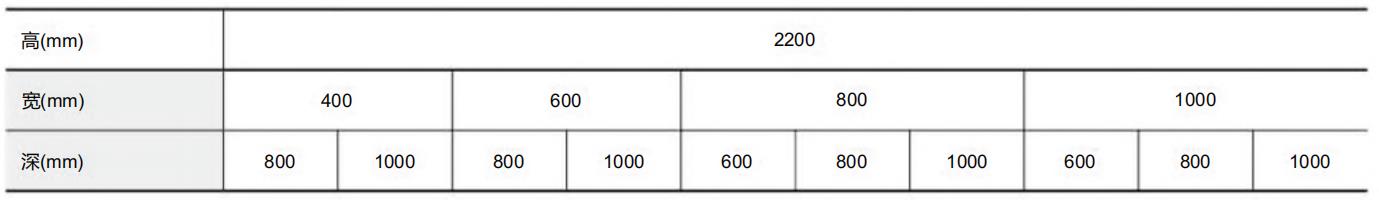

●装置通用柜体的尺寸(见下表)

性能指标

装置的设计符合下列标准

●IEC439-1 低压成套开关设备和控制设备

●GB7251   低压成套开关设备

●ZBK360001低压抽出式成套开关设备
